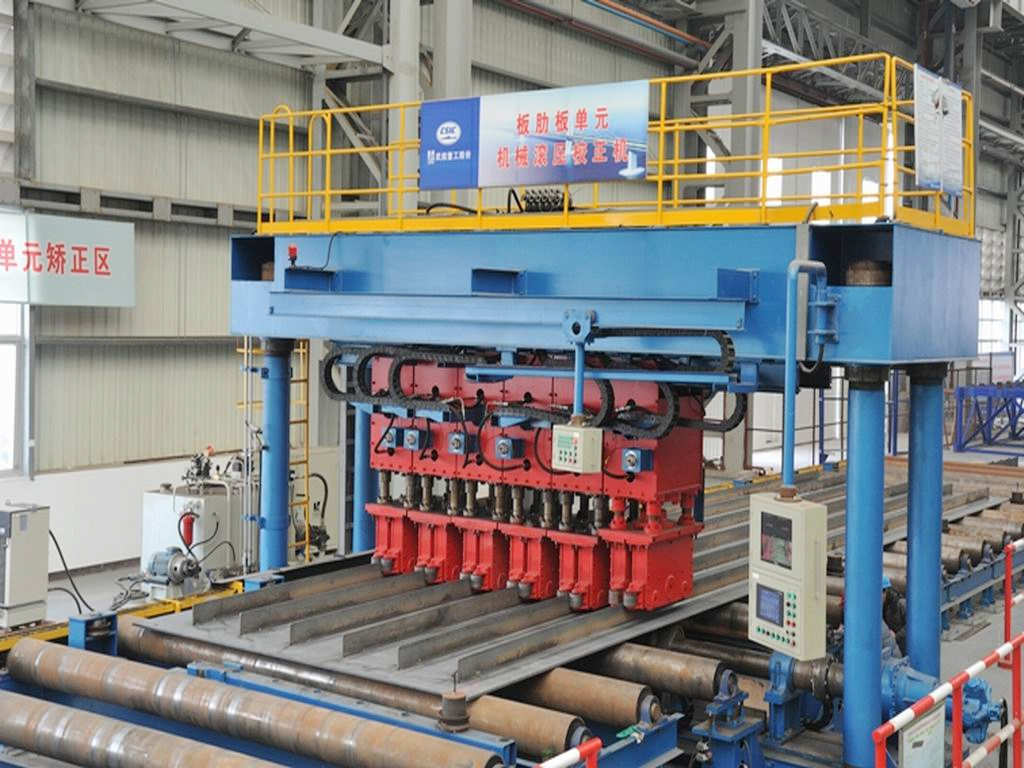

板肋板單元機械滾壓矯正機
產品介紹
本機主要由門架體、輸送輥道、側邊對正裝置、壓輥移動體、減速機、液壓缸、上壓輥、下傳動輥、液壓系統、電氣系統及其它輔件組成。根據來料板肋板單元上的板肋間距（須根據底板的厚度及工件的角變形程度來確定其距離值），將各板肋矯正輥調整好相對位置，將板肋板單元吊入上料輥道，啟動側邊對正裝置將板肋板單元一側靠緊導向輪，將板肋板單元送進矯正輥輪間，用5個液壓油缸同時將10個壓輥壓下（每個油缸可單獨控制），啟動減速機帶動主傳動輥將板肋板單元送出完成板單元的矯正。
板肋板單元機械滾壓矯正機主要技術參數
|
最大單板尺寸 |
4.5mX16m |
|
最多板肋數目 |
5根 |
|
最大板單元重量 |
30T |
|
板肋中心間距 |
600-800mm |
|
板肋高度 |
260-280mm |
|
底板厚度 |
40mm |
|
材質 |
Q370。 |
|
上壓輪壓力 |
100噸/個 |
|
下傳動輥傳遞扭矩 |
30KN.M |
|
上壓輥和下驅動輥位置調整方式 |
電動+減速機+齒輪+齒條 |
|
上壓輥升降行程 |
200mm |
|
矯正速度 |
1-5m/min |
|
輸送速度 |
8m/min |
|
矯正方式 |
立式矯正 |
